Система для испытаний пластиковых люков и колодцев для определения механических характеристик ST C330D

Прибор для испытания механических свойств люка JJICM применяется для проверки смотровой камеры, рамы люка и стенок люка. Прибор также можно использовать для испытания прочности на сдвиг и осевой нагрузки основания люка, а также для испытания жесткости, плоскостности и гибкости кольца.

Прибор соответствует стандартам BS EN 13598-1:2003, ASTM D 2412-2002.

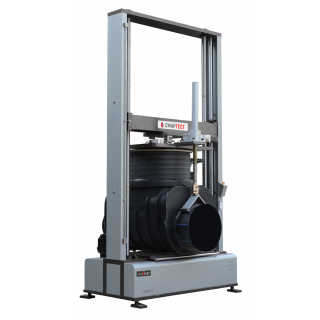

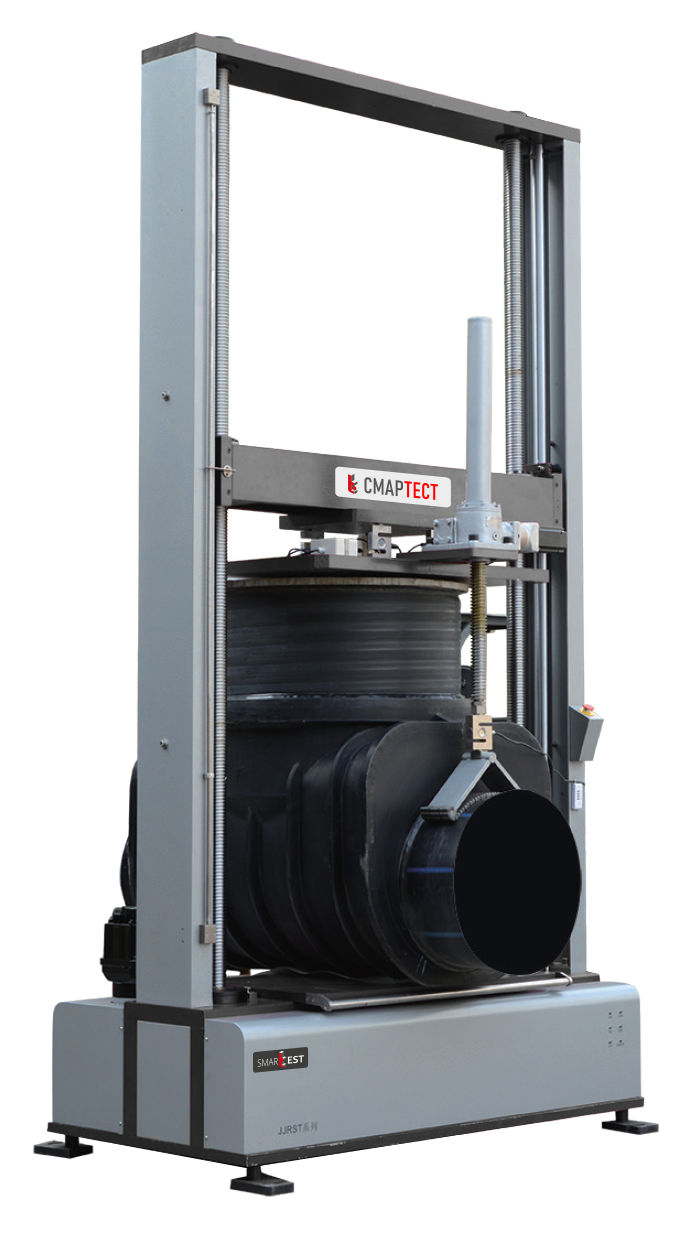

Система для испытаний пластиковых люков и колодцев для определения механических характеристик ST C330D - фото - 1

Артикул ST C330D

Прибор для испытания механических свойств люка JJICM применяется для проверки смотровой камеры, рамы люка и стенок люка. Прибор также можно использовать для испытания прочности на сдвиг и осевой нагрузки основания люка, а также для испытания жесткости, плоскостности и гибкости кольца.

Прибор соответствует стандартам BS EN 13598-1:2003, ASTM D 2412-2002.

Производитель:СМАРТЕСТ
  • Используется затворная конструкция с высокой жесткостью. Скорость проведения испытания регулируется в широком диапазоне, цельнокорпусный шариковый подшипник обеспечивает высокую точность и эффективность испытания.
  • В приборе установлена импортная система сервоприводов переменного тока, кусочнолинейная коррекция обеспечивает высокую точность и стабильность в работе системы.
  • Датчики нагрузки подключены по мостовой схеме, что позволяет снизить боковую нагрузку на большие трубы.
  • Уникальная кабельная система измерения внутреннего диаметра отслеживает деформацию по внутреннему диаметру трубы. С помощью прибора легко и просто установить образец и выполнить измерение.
  • Прибор оснащен функциями защиты от перегрузки, перегрузки по току, чрезмерного приложения нагрузки и перегрева. Механические/электрические компоненты и ПО также оснащены множеством защитных функций.
  • Модульная конструкция может полностью удовлетворить все требования заказчиков при необходимости расширения функций прибора.
Название параметра Значение параметра
Макс. испытательное усилие 30 кН (двухшнековый прибор)
Точность измерения нагрузки ±1%
Разрешение измерения нагрузки 1 Н
Разрешение при поперечном перемещении ±1%
Скорость проведения испытания 0,5~200 мм/мин (бесступенчатая регулировка)
Допустимое отклонение скорости ±1%
Диапазон диаметров труб для испытания жесткости кольца ∅200 мм~∅2000 мм
Диапазон измерения внутреннего диаметра ∅300 мм~∅2000 мм
Точность измерения внутреннего диаметра ±0,5%
Размер прижимной пластины 450 x 400 мм
Диапазон диаметра основания люка ∅315 мм~∅1200 мм
Ширина стальной ленты 100 мм
Источник питания 220 В перем. тока, 50 Гц, 1,5 кВт
Класс защиты IP55
Размеры основной рамы (без прижимной пластины) 1360 x 650 x 3400 мм (Д x Ш x В)
Масса основной рамы 600 кг
Размеры устройства испытания на сдвиг 1450 x 1450 x 2700 (Д x Ш x В)
Масса устройства испытания на сдвиг 300 кг
Рабочая площадь 2000 x 1500 мм
