Система для испытания пластиковых люков и колодцев на удар ICI 1600

Прибор для испытания на ударную нагрузку для люков предназначен для испытания на ударную нагрузку основания и стенок люка. Процедура испытания: с высоты 2,5 м сбрасывается груз, который в свободном падении должен попасть в центр желоба основания люка. Радиус скругления груза должен составлять 50 мм, масса - 1 кг. После удара необходимо проверить основание люка на предмет повреждений.

Прибор соответствует стандарту BS EN 13598-2:2009 и его эквивалентам.

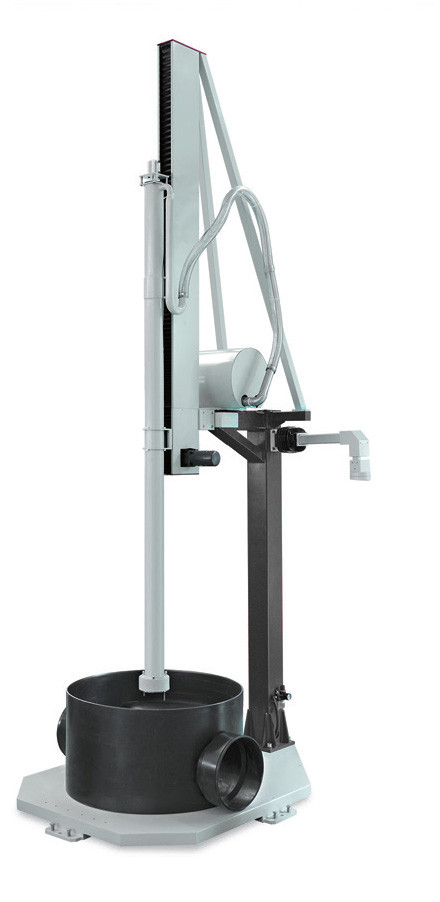

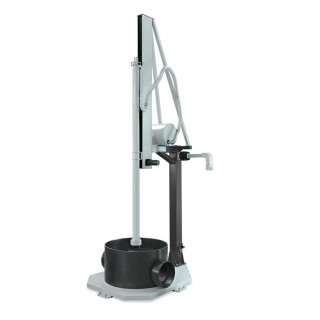

Система для испытания пластиковых люков и колодцев на удар ICI 1600 - фото - 5

Артикул ICI 1600

Прибор для испытания на ударную нагрузку для люков предназначен для испытания на ударную нагрузку основания и стенок люка. Процедура испытания: с высоты 2,5 м сбрасывается груз, который в свободном падении должен попасть в центр желоба основания люка. Радиус скругления груза должен составлять 50 мм, масса - 1 кг. После удара необходимо проверить основание люка на предмет повреждений.

Прибор соответствует стандарту BS EN 13598-2:2009 и его эквивалентам.

Производитель:СМАРТЕСТ
  • Для подъема груза применяется вакуумная система с высокими мощностью всасывания и производительностью.
  • Система оснащена функциями измерения мгновенной скорости удара, автоматического улавливания груза и защиты от отскока.
  • Рама системы с регулируемой консольной конструкцией и открытым испытательным пространством упрощает установку образца.

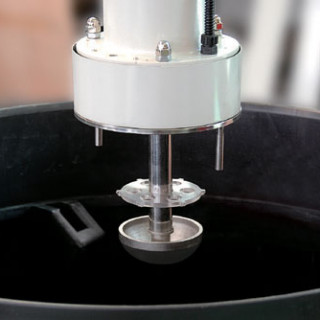

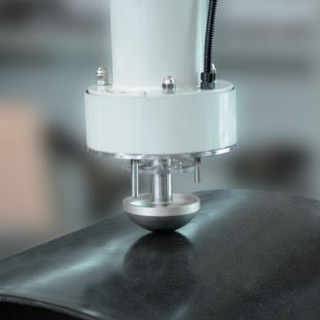

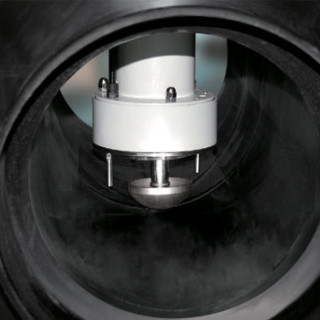

  • Действия перед сбросом груза: груз поднимается в защитную трубу с помощью всасывания, защитная труба автоматически фиксируется над центром желоба. Нажатием кнопки «Impact» (Сброс) груз сбрасывается. Действия после попадания груза в желоб: груз автоматически улавливается и поднимается обратно в трубу.

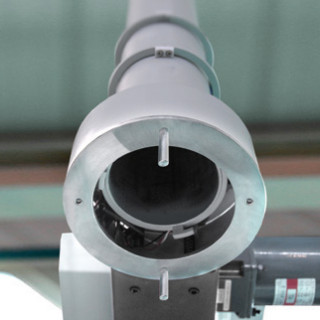

  • Защитная труба устанавливается вертикально, шероховатость внутренних стенок не превышает 0,8. При падении груза в трубке возникает незначительное трение, реальная скорость удара составляет не менее 95% от теоретического значения.
  • В нижней части трубы установлена система проверки расположения, которая обеспечивает остановку трубы в 50 мм от точки приложения нагрузки. Расположение можно изменить в любое время согласно требованиям пользователя.
  • Использование резервного концевого датчика повышает безопасность в управлении системой.
Название параметра Значение параметра
Диапазон диаметра основания люка (при приложении нагрузки к желобу) ∅315 мм~∅1600 мм
Диапазон диаметра основания люка (при приложении нагрузки к боковым стенкам) ∅315 мм~∅1400 мм
Высота сброса ударника 2,5 м
Тип ударника d90
Масса ударника 1,0 к
Ход подъема защитной трубы 1,5 м
Способ подъема ударника Вакуумный захват
Устройство измерения скорости испытания Опционально
Внешние размеры 1,95 x 1,42 x 4,70 м (ДxШxВ)
Источник сжатого воздуха Сжатый воздух под давлением 0,5 - 0,8 МПа
Источник питания 220 (1-15%) В перем. тока ~ 220 (1+10%) В перем. тока, 2,5 кВт, 50 Гц
Вес 1200 кг
