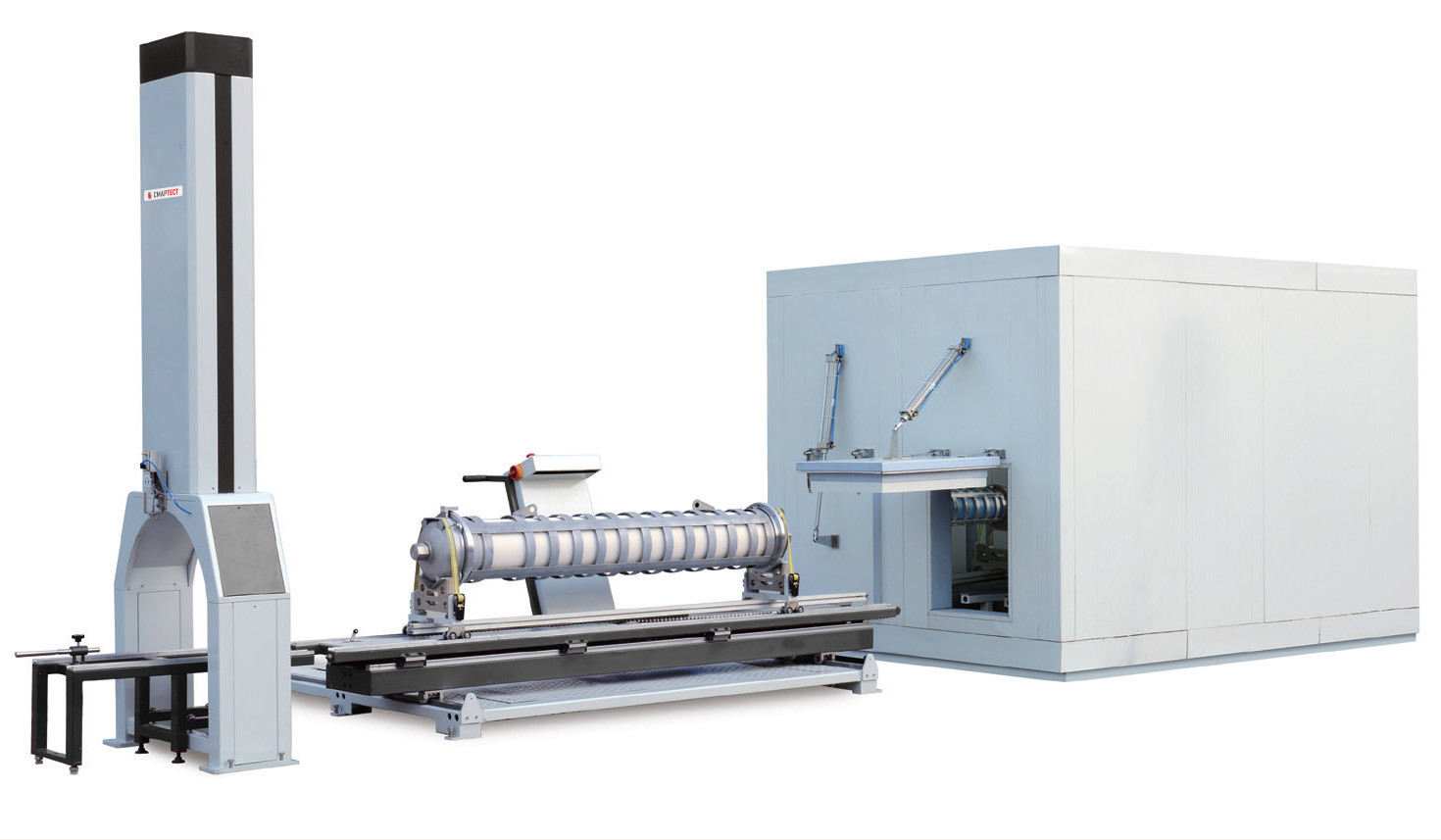

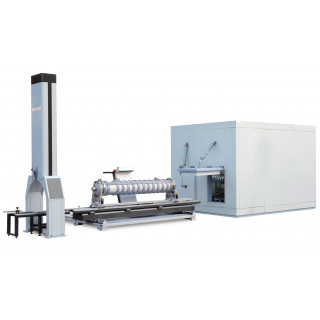

Система для испытания на сопротивление быстрому распространению трещин для труб диаметром до 315 мм RCP 11

Система СМАРТЕСТ RCP 11 предназначена для проведения испытаний на сопротивление быстрому распространению трещин (БРТ) маломасштабным методом (S4) в соответствии с ГОСТ 58121.1-2018, Приложение ДВ (ISO 13477). Данные системы могут быть использованы для испытания труб диаметром до 315 мм и включают в себя холодильную камеру, автоматическую систему подачи образца, копер с вертикально падающим грузом, а также систему подачи внутреннего давления и комплект для монтажа труб соответствующего диаметра: концевые заглушки, несущий стержень, декомпрессионные перегородки, кольца наружной обоймы и наковальню.

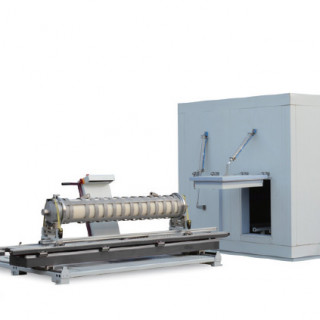

Система для испытания на сопротивление быстрому распространению трещин для труб диаметром до 315 мм RCP 11 - фото - 9

Артикул RCP11

Система СМАРТЕСТ RCP 11 предназначена для проведения испытаний на сопротивление быстрому распространению трещин (БРТ) маломасштабным методом (S4) в соответствии с ГОСТ 58121.1-2018, Приложение ДВ (ISO 13477). Данные системы могут быть использованы для испытания труб диаметром до 315 мм и включают в себя холодильную камеру, автоматическую систему подачи образца, копер с вертикально падающим грузом, а также систему подачи внутреннего давления и комплект для монтажа труб соответствующего диаметра: концевые заглушки, несущий стержень, декомпрессионные перегородки, кольца наружной обоймы и наковальню.

Производитель:СМАРТЕСТ

Технические характеристики

Название параметра Значение параметра
Диаметр труб от Ø63 мм до Ø315 мм

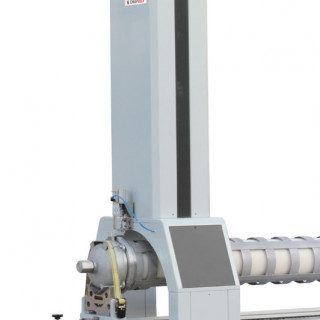

КОПЕР С ВЕРТИКАЛЬНО ПАДАЮЩИМ ГРУЗОМ
Скорость приложения нагрузки ножом ударника 1-20 м/с
Точность контроля скорости ±0,5 м/с
Тип ускорителей Пневматические
Сброс бойка Автоматическое (пневматическое)
Измерение скорости Независимая система измерения скорости
Питание 220 В перем. тока, 50 Гц, 1 кВт
Масса 450 кг
Размеры (ДхШхВ) 1020×440×2600 мм
СИСТЕМА ПОДАЧИ ВНУТРЕННЕГО ДАВЛЕНИЯ
Среда Азот
Максимальное давление 22,5 МПа
Класс точности 0.5

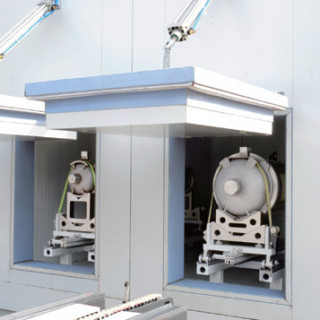

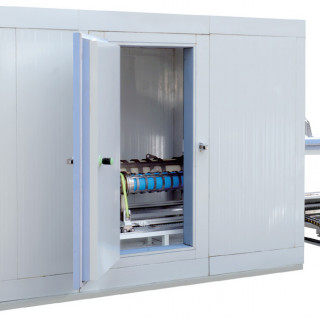

КАМЕРА ДЛЯ КОНДИЦИОНИРОВАНИЯ ОБРАЗЦОВ
Количество станций (одновременного охлаждения труб) 1, 2 или 4
Диапазон контроля температуры От комнатной температуры до -30 °C
Точность индикации температуры 0,1°C
Точность контроля температуры ±3 °C
Скорость охлаждения до -30 °C Менее 10 мин
Объем

1 станция: 6 м3

2 станции: 10.5 м3

4 станции: 20 м3

Холодопроизводительность

1 станция: 5P, Эффективность охлаждения в час: 10,7 кВт

2 станции: 5P, Эффективность охлаждения в час: 10,7 кВт

4 станции: 8P, Эффективность охлаждения в час: 17 кВт

Габаритные размеры

1 станция: 1600×3000×2300 мм

2 станции: 2220x3000x2300 мм

4 станции: 4140x3000x2300 мм

Питание

380 В перем. тока, 50 Гц, 5 кВт

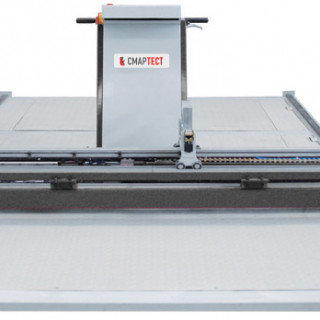

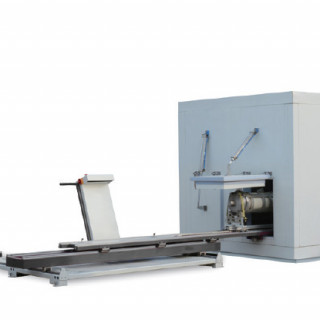

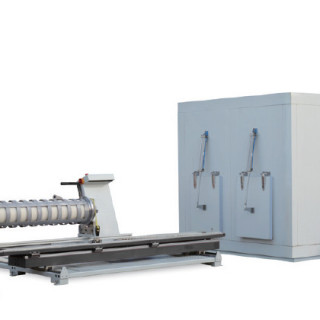

СИСТЕМА ПОДАЧИ ОБРАЗЦОВ
Количество станций (одновременного охлаждения труб) 1, 2 или 4
Подача и извлечение образца Пневматическое/моторизированное
Перемещение при подаче образца 3400 мм
Скорость подачи и извлечения образца 370 мм/с
Максимальное время подачи и извлечения образца 21 с
Необходимое давление сжатого воздуха

< 0,8 МПа

Питание

220 В перем. тока, 50 Гц, 300 Вт

ОБЩИЕ ГАБАРИТЫ СИСТЕМЫ
Габаритные размеры системы в сборе (ДхШхВ)

1 станция: 9000×1600×2600 мм

2 станции: 9000×2220×2600 мм

4 станции: 9000×4140×2600 мм

Наши преимущества

Опыт более 5 лет

Специальные предложения для ВУЗов

Высокое качество оборудования

Собственная сервисая служба

Расширенная гарантия

Стандарты испытаний

ГОСТ Р 58121.1-2018. Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Приложение ДВ (ISO 13477). Определение стойкости к быстрому распространению трещины (БРТ) маломасштабным методом
