Система для испытания циклическим температурным воздействием

Прибор для испытания циклическим температурным воздействием предназначен для определения утечек композитных труб и фитингов в ходе циклических температурных воздействий под заданной внутренней барической нагрузкой.

Испытания проводятся в соответствии со стандартами ISO 10508, ASTM F 1335- 98 и эквивалентными им.

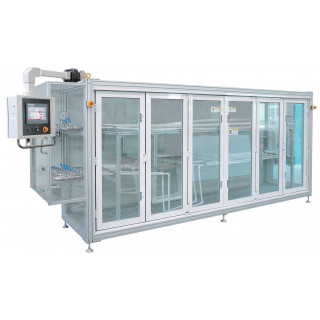

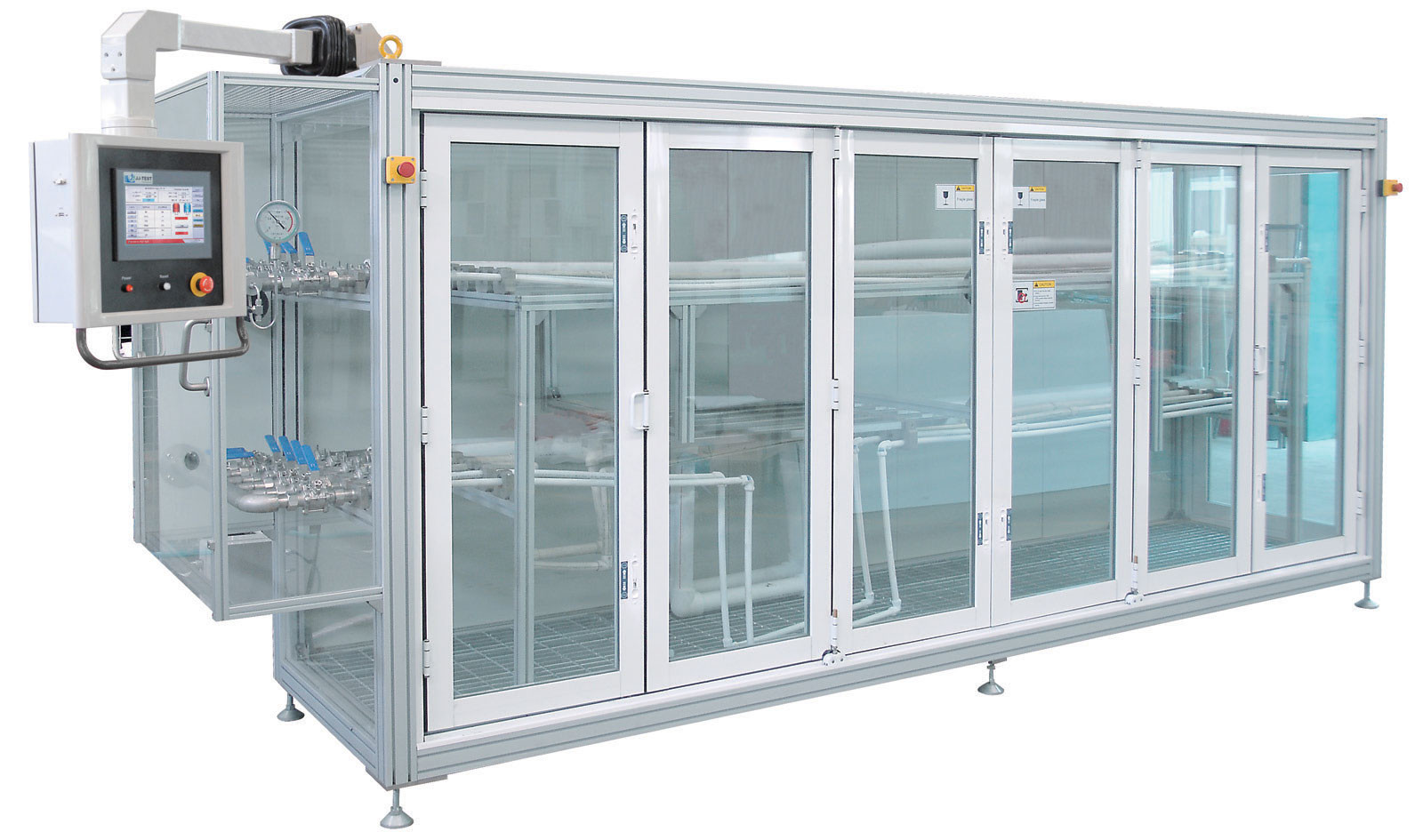

Система для испытания циклическим температурным воздействием - фото - 8

Артикул TCT

Прибор для испытания циклическим температурным воздействием предназначен для определения утечек композитных труб и фитингов в ходе циклических температурных воздействий под заданной внутренней барической нагрузкой.

Испытания проводятся в соответствии со стандартами ISO 10508, ASTM F 1335- 98 и эквивалентными им.

Производитель:СМАРТЕСТ
Прибор для испытания циклическим температурным воздействием состоит из следующих компонентов:

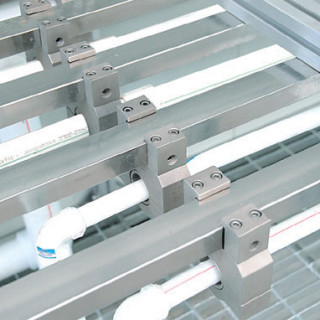

  1. Камера для образцов
  2. Резервуар для холодной воды (с охлаждающим устройством и теплообменником), резервуар для горячей воды с нагревателями
  3. Электрическая панель управления

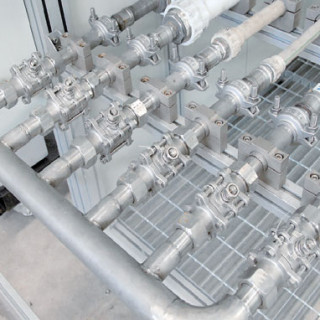

  4. Приборы для измерения и регулировки расхода (опционально)

Преимущества

  • Воздействию высоких температуры и давления подвергаются только образцы и короткие трубки, все электрические компоненты в циркуляционной линии функционируют при нормальном давлении, что значительно продляет срок службы прибора.

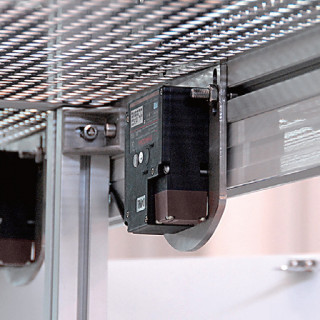

  • Прозрачные раздвижные дверцы с блокировкой упрощают загрузку образцов и получение доступа к образцам с трех сторон.

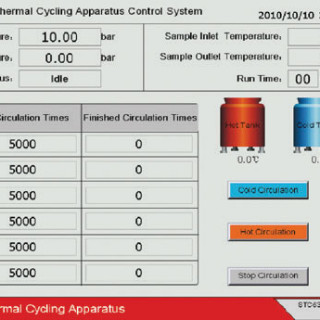

  • С помощью ПЛК и терминала с сенсорным экраном осуществляется контроль и управление параметрами испытания. Результаты испытаний можно легко экспортировать в таблицу Microsoft Excel для дальнейшей обработки.
  • Время циркуляции, расход жидкости и давление настраиваются отдельными параметрами.
  • Это позволяет обеспечить стабильность испытания в отношении параметров температуры, давления и расхода, а также снизить энергопотребление.

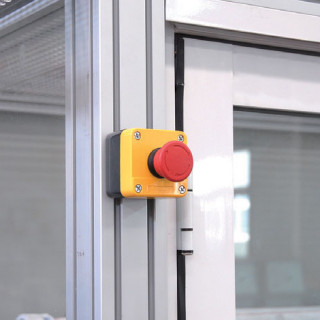

  • В случае разрыва трубы или ошибки испытания прибор мгновенно прекращает работу благодаря надежным предохранительным устройствам, таким как устройства измерения уровня жидкости, выключатель аварийного останова, выключатель с удлинителем. Во время испытания двери необходимо заблокировать.
  • Высококачественные насосы Grundfoss используются для нагнетания давления в образцы. Автоматическая система подачи воды полностью заполняет резервуар на время эксплуатации.
  • Система предварительной нагрузки предназначена для первичного растяжения образца (опционально).
  • Прибор легко и быстро калибруется. Калибровка температуры и давления выполняется во время испытания, что устраняет необходимость прерывания испытаний на время калибровки.
Название параметра Значение параметра
Диапазон давления 4,00~12,00 бар (0,400-1,200 МПа)
Точность контроля давления ±0,05 МПа
Количество испытательных станций 6
Время нагрева или охлаждения воды больше 60 с
Интервал цикла 300 ~1800 с
Количество циклов от 1 до 100000
Диапазон температур (холодная вода) от 20°C до комнатной температуры (по выбору)
Диапазон температур (горячая вода) От комнатной температуры до 95°C (по выбору)
Точность контроля температуры (холодная вода) +2°C
Точность контроля температуры (горячая вода) ±1°C
Погрешность индикации температуры 1°C
Макс. общее сечение всех установленных испытательных образцов 6200 мм2 (2x больше p63)/4200 мм2 (1x∅63)
Источник питания 380 В перем. тока, 50 Гц, 25 кВт
Габаритные размеры (ДхШхВ) (5200x3200x2100) мм (6 станций)
Установочные размеры (ДхШхВ) (6000x4000x3000) мм
